GEFA Vane tip fluture

GEFA Processtechnik GmbH este un producator specializat pentru gama de robineti industriali si fitinguri, tehnologii de filtrare , precum si de tehnologii de masura si control.
Compania a fost fondata in 1964 ca una din primele producatoare de robineti cu bila din 3 parti si actionari pneumatice cu piston.

Vana tip fluture – dublu-excentric - HG



Domeniu de utilizare: industria chimica / petrochimica, farmaceutica, alimentara , lacuri si vopsele
Versiuni: model HG1 “wafer” / model  HG7 “lug”
Dimensiuni: DN50…600mm ( DN1200 )
Dimensiuni intre flanse: DIN3202 - K1 (K2 / K3), EN558
Corp din  GS-C25, SS 1.4408, materiale speciale la cerere
Scaun din metal, PTFE / sticla, PTFE / Carbon, PEEK;
Clasa de presiune: PN10-PN40, ANSI 150/300 ( max. 30 barg ) .

Inelul de protectie a scaunului corpului protejeaza eficient scaunul de debitul direct al mediului si previne uzura (coroziunea si abraziunea )
Sistemul GEFA Multitop de automatizare este cu  flansa superioara interschimbabila pentru montarea directa a actionarilor pneumatice sau electrice ;

Certificare / Teste (opțional): SIL , GOST-R , TA-Luft , FDA (PTFE și PTFE / Sticla) , “Fire-safe” ATEX ,  BS 6755 T2 , EN 10204 - 3.1.



Leaflet HG as pdf
Standard documentation HG1 as pdf
Standard documentation HG7 as pdf
Pressure-/Temperature graph as pdf
Torques as pdf
Declaration of conformity ATEX as pdf
Materials as pdf
KV-Values as pdf

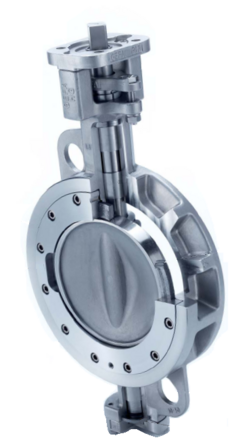

Vana tip fluture – triplu-excentric - HGT


Domeniu de utilizare: abur, abur supraîncalzit, gaze/lichide la temp. inalte , gaze de ardere  fluide inflamabile, bioethanol -  pentru industria chimica, petro-chimica , industria de rafinare a zaharului,  hârtie si celuloza
Model HGT1 “wafer” / model  HGT7 “lug”
Dimensiuni:  DN80-300mm
Distante intre flanse conf. DIN3202 - K1 (K2 / K3), EN558 T1
Corp din  GS-C25, 1.4408, materiale speciale la cerere
Scaun din  1.4571 / Grafit, materiale speciale la cerere
Clasa de presiune: PN10-PN40, ANSI 150/300, ( max. 30 bar )

Inelul de protectie a scaunului corpului protejeaza eficient scaunul de debitul direct al mediului si previne uzura (coroziunea si abraziunea )
Sistemul GEFA Multitop de automatizare este cu  flansa superioara interschimbabila pentru montarea directa a actionarilor pneumatice sau electrice ;

Certificare / Teste (optional): SIL , GOST-R , TA-Luft , FDA (PTFE și PTFE / Sticla) , “Fire-safe” BS 6755 T2 , EN 10204 - 3.1.


Standard documentation HGT1 as pdf
Standard documentation HGT7 as pdf
Pressure-/Temperature graph as pdf
Torques as pdf
Declaration of conformity ATEX as pdf
KV-Values as pdf

Vane tip fluture captusite cu PTFE - KG6/8 ( K16/K18)



Domenii de utilizare: industria alimentara, chimica / petrochimica, farmaceutica, de coloranti, lacuri si vopsele
Model  KG6 “wafer” / model  KG8 “lug”
Dimensiuni: DN 50-300mm (K16 / 18 pâna la DN600)
Dimensiuni intre flanse conf. DIN 3202 - K1, EN 558 T1 –
Corp din  GG25, GGG40, GS-C25, 1.4571 / 1.4408
Scaun din PTFE, PTFE / Carbon, PFA
Clasa Presiuni: PN10 / 16 (ANSI 150) – max.10bar;

Certificare / Teste (optional): TA-Luft, FDA, GOST-R, EN 10204 - 3.1




Standard documentation KG6 as pdf
S Standard documentation KG8 as pdf
Pressure-/Temperature graph as pdf
KV-Values as pdf



Vana tip fluture cu reazem/manson din cauciuc KG9/7 (K19/K17)



Aplicatii: Industria petro-chimica, centrale termice, ape uzate, industria farmaceutica, etc.

Model „wafer’ sau „lug” ( cu gauri filetate ) pentru montaj intre flanse, cu distanta intre flanse conf. DIN 3202, EN558-20

Dimensiuni: de la DN 50 pana la DN500, PN10/16 ANSI#150

Corp si disc din GG -25, GGG40, GS-C25, SS316

Reazem/manson etansare din Buna-N, NBR, EPDM, Viton, PTFE, Silicon si alte materiale la cerere.

Actionare manuala cu maneta sau reductor/roata de mana, pneumatica sau electrica



Standard documentation KG9 as pdf
Standard documentation KG7 as pdf
Pressure-/Temperature graph as pdf
Torques as pdf
FDA for EPDM as pdf
KV-Values as pdf



Vana tip fluture cu aprobare DVGW KG2/KG4

Model KG2„wafer’ sau KG4 „lug” ( cu gauri filetate ) pentru montaj intre flanse, cu distanta intre flanse conf. DIN 3202 , EN558-20
Dimensiuni: de la DN 50 pana la DN300, PN10/16 ANSI#150
Corp si disc din GGG40 cu certificare DVGW, si EN 10204-3.1
Reazem/manson etansare din NBR ( DVGW –gaz metan ), EPDM ( DVGW - apa ).
Actionare manuala cu maneta sau reductor/roata de mana, pneumatica sau electrica



Leaflet KG as pdf
Standard Documentation KG2 as pdf
Standard Documentation KG4 as pdf
Pressure-/Temperature graph as pdf

Vana tip fluture din SS , cu manson din cauciuc K11


Aplicatii: Industria petro-chimica, centrale termice, ape uzate, industria alimentara  - farmaceutica, etc.
Model „wafer’ sau „lug” ( cu gauri filetate ) pentru montaj intre flanse, cu distanta intre flanse conf. DIN 3202, EN558-20
Dimensiuni: de la DN 50 pana la DN500, PN10/16 ANSI#150
Corp si disc din SS316 ( 1.4408 )
Reazem/manson etansare din Buna-N, NBR, EPDM, Viton, PTFE, Silicon si alte materiale la cerere.
Actionare manuala cu maneta sau reductor/roata de mana, pneumatica sau electrica


Standard documentation K11 as pdf
Pressure-/Temperature graph  as pdf
