CDC Discuri rupere standard

Infiintata in 1965, Continental Disc Corporation este un lider mondial in productia de  discuri de rupere, dispozitive utilizate in  industria chimica, petrochimica, industria farmaceutica, alimentara, industria aerospațială, electronică, din întreaga lume.
Continental Disc Corporation furnizeaza produse si  servicii de inalta calitate , pentru o cat mai buna siguranta in functionare/ exploatare  la suprapresiuni.

HPX® Rupture Disc

Caracteristici: Model extrem de performant, testat pentru 250000 de cicluri(de la vid complet pana la presiunea maxima de operare), teste efectuate pe discuri de rupere din SS 316 si HASTELLOY
Eliberarea imediata a presiunii diferentială si deschidere completa. Utilizare: pentru echipamente, nave, sisteme.
Dimensiuni: 1“ – 8“ (25 mm – 200 mm)
Presiunea de rupere: 10 – 1000 psig (0,689 – 68,9 barg(DN80 pana la 138 barg))
Temperatura maxima: +538°C
Domeniu de exploatare: 95% ... 100% din presiunea minima de rupere
Material: SS316, SS316L, HASTELLOY®C, Nickel, MONEL®, INCONEL®, Tantal
Mediu: lichid, gazos

brochure

assembly drawing

technical drawing

installation guide





ULTRX® Rupture Disc



Caracteristici: ULTRX®- RD este un dispozitiv de reducere a presiunii diferențiale, care oferă o deschidere instantanee si are o constructie care nu permite re-inchiderea in vederea protejarii echipamentelor, vaselor si sistemelor la suprapresiune. Discurile derupere ULTRX® au precizia patentata.
Dimensiuni: 10“ – 12“ (250 mm – 300 mm)
Presiunea de rupere: 15 – 325 kPa (1,03 – 22,4 barg)
Temperatura max.: +538°C
Domeniu de exploatare:  pana la 95% din presiunea minima de rupere
Material: SS316, SS316L, HASTELLOY®C, Nickel, MONEL®, INCONEL®, Tantal
Media: lichide, gaze



brochure

assembly drawing

installation guide

LOTRX® Rupture Disc

Caracteristici: LOTRX®- RD reprezinta un progres in proiectarea discurilor de rupere. Discurile de rupere LOTRX®- RD au caracteristici suplimentare care il fac ideal pentru aplicatii la presiuni extrem de mici.
Dimensiuni: 1“ – 8“ (25 mm – 200 mm)
Presiunea de rupere: 1,5 – 40 kPa (0,103 – 2,76 barg)
Temperatura max.: +538°C
Domeniu de exploatare max.:  pana la 95% din presiunea minima de rupere
Material: SS316, SS316L, HASTELLOY®C, Nickel, MONEL®, INCONEL®, Tantal
Media: lichide, gaze

brochure

assembly drawing

installation guide



RCS Rupture Disc

Caracteristici: Discul de rupere RCS-RD este un dispozitiv de reducere a presiunii diferentiale, care ofera o deschidere instantanee si are o constructie care nu permite re-inchiderea in vederea protejarii echipamentelor, vaselor si sistemelor la suprapresiune
Dimensiuni: 14“ – 32“ (350 mm – 800 mm)
Presiunea de rupere: 20 – 180 psig (1,38 – 12,4 barg)
Temperatura max.: +538°C
Domeniu de exploatare max.:  pana la 95% din presiunea minima de rupere
Material: SS316, SS316L, HASTELLOY®C, Nickel, MONEL®, INCONEL®, Tantal
Media: lichide, gaze

brochure

assembly drawing

installation guide

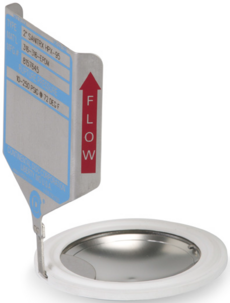

SANITRX HPX® Rupture Disc

Caracteristici: SANITRX HPX® este un disc de rupere special conceput pentru utilizarea in intalatii sanitare. Aceste discuri de rupere de mare precizie au un coeficient de exploatare de 95% sau 100%. Performantă dovedita de cele mai mult de 250.000 de cicluri de functionare cu un coefficient de exploatare de pana la 100 %. In conformitate cu standardele ASME BPE si USP clasa VI. .
Dimensiuni: 1“ – 3“ (25 mm – 80 mm)
Presiunea de rupere: 10 – 250 psig (0,689 – 17,2 barg)
Temperatura max.: +232°C
Domeniu de exploatare max.:  pana la 95% din presiunea minima de rupere
Material: SS316, SS316L, HASTELLOY®C, Nickel, MONEL®, INCONEL®, Tantal
Media: lichide, gaze

brochure

installation guide



SANITRX HPX® II Rupture Disc

Caracteristici: SANITRIX HPX II pentru extinderea liniei de productie cu dimensiunea 4” si o gama de temperaturi mai inalte
Dimensiuni: 1 1/2“ – 4“ (40 mm – 100 mm)
Presiunea de rupere: 10 – 500 psig (0,689 – 34,5 barg)
Temperatura max.: +232°C
Domeniu de exploatare max.:  pana la 95% …100% din presiunea minima de rupere
Material: SS316, SS316L, HASTELLOY®C, Nickel, MONEL®, INCONEL®, Tantal
Media: lichide, gaze

brochure

installation guide

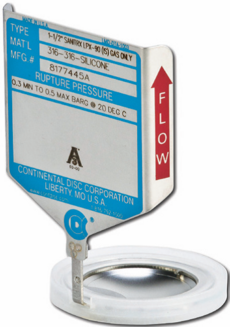

SANITRX® LPX Rupture Disc



Characteristics: Discuri de rupere standard de aplicatii sanitare , aplicatii la presiuni foarte scăzute sau vid.
Dimensiuni: 1 1/2“ – 3“ (40 mm – 80 mm)
Presiunea de rupere: 5,8 – 10 psig (0,40 – 0,689 barg)
Temperatura max.: +232°C
Domeniu de exploatare max.:  pana la 95% din presiunea minima de rupere
Material: SS316, SS316L
Media: gaze

brochure

installation guide
